Tvarkant birias medžiagas, dėmesį patraukia pati konvejerio juosta. Tai matoma, brangu ir akivaizdžiai svarbi operacijoms. Tačiau juostą laikantys komponentai – konvejeris, nešantis ritinėlių rinkinius, kurie kasdien atlaiko tūkstančių tonų medžiagų apkrovą – tiesiogiai nei bet kuris kitas veiksnys lemia juostos tarnavimo laiką. Netinkamai išlygiuotas arba užstrigęs konvejerio nešimo volelis sukuria susidėvėjimo tašką, kuris nutrina juostos dangtį, generuoja šilumą, padidina energijos sąnaudas ir galiausiai sukelia priešlaikinį diržo pakeitimą, kainuojantį dešimtis tūkstančių dolerių.

Konvejerio nešimo volasgamintojai sureagavo su specializuotais projektais, kuriais sprendžiami specifiniai eksploatavimo iššūkiai: medžiagų kaupimasis, diržo sekimas, atsparumas smūgiams ir aplinkos korozija. Tarp šių specializuotų variantų spiralinis laisvosios eigos, lygiagrečių šukų tuščiosios eigos, apverstos V tipo tuščiosios eigos ir keraminės konvejerio tuščiosios eigos svirtis yra skirtinga. Šie konvejerių nešimo ritinėliai turi bendrus gamybos elementus – aukšto dažnio suvirintus vamzdžius, didelio tankio nailoninius sandariklius, guolius ir apvalų plieną, tačiau skiriasi paviršiaus konfigūracija ir funkciniu optimizavimu.

Kodėl svarbu pasirinkti konvejerinį ritinėlį

Konvejerio sistema yra tiek patikima, kiek ir jos nešantis ritininis traukinys. Konvejerio nešantis volelis palaiko juostą ir medžiagos apkrovą, išlaikant tinkamą juostos išlygiavimą. Kai volas sugenda, pasekmės yra pakopinės:

• Juostos pažeidimas: užstrigęs konvejerio nešantis volelis tampa nejudančiu abrazyviniu paviršiumi, išgrauždamas griovelį judančiame juostos gaubte.
• Padidėjęs pasipriešinimas: nesisukantys arba didelio pasipriešinimo ritinėliai padidina pavaros variklio galios sąnaudas
• Medžiagos išsiliejimas: netinkamai sureguliuoti ritinėliai leidžia neteisingai sekti diržą ir išmesti medžiagą iš sistemos šono
• Konstrukcinis įtempis: dėl netolygaus pasipriešinimo ritiniams atsiranda diržo įtempimo svyravimų, kurie įtempia sandūrą ir pavarą

Toliau aprašytos specializuotos konvejerio nešimo ritinėlių konstrukcijos skirtos specifiniams gedimo režimams, būdingiems tam tikrose pramonės šakose ir pritaikymuose.

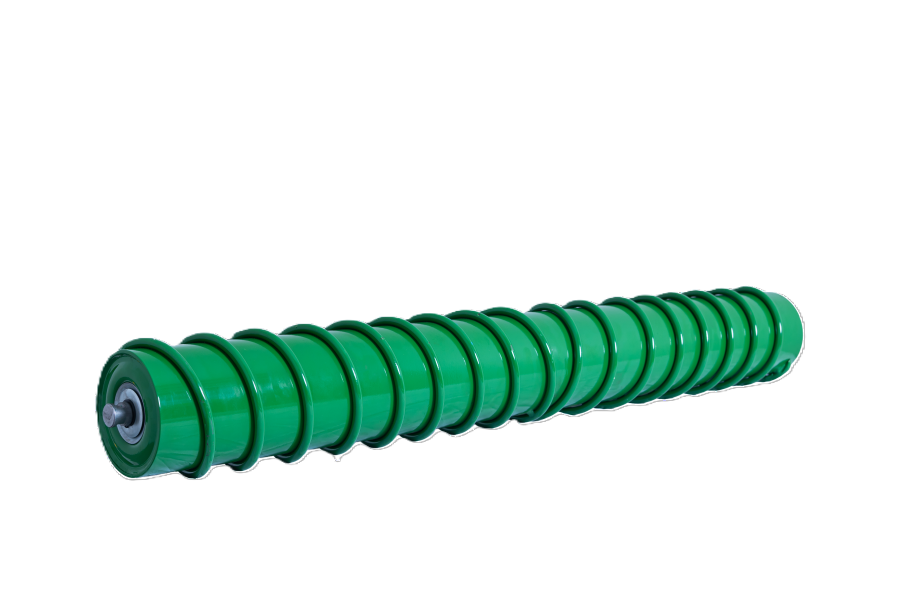

Spiralinis tuščiaviduris: savaime išsivalantis lipnioms medžiagoms

Spiralinis laisvosios eigos mechanizmas yra konvejerio nešimo ritininis variantas, skirtas naudoti, kai medžiaga prilimpa prie juostos paviršiaus. Pagaminta iš aukšto dažnio suvirintų vamzdžių, didelio tankio nailoninių sandariklių, spiralinių spyruoklių, guolių ir apvalaus plieno, spiralinis tuščiasvoris turi spiralinio paviršiaus konfigūraciją.

Veikimo principas

Kai diržas eina per spiralinę tuščiąja eiga, sraigtinis raštas sukuria skirtingus sąlyčio taškus, kurie sumažina paviršiaus įtempimą tarp diržo ir prilipusios medžiagos. Lipnios nuosėdos – molis, šlapias smėlis, susmulkinta rūda su drėgme – išsiskiria iš juostos paviršiaus, o ne kaupiasi ant konvejerio nešančio ritinėlio.

Pagrindinės programos

• Užpildų ir smėlio apdirbimas
• Molio ir mineralų tvarkymas
• Anglies paruošimo įrenginiai
• Bet koks diržas, kuriuo transportuojamos lipnios arba daug drėgmės turinčios medžiagos

Spiralinė konstrukcija sumažina atskirų juostinių grandiklių ir valiklių poreikį, kuriuos reikia prižiūrėti ir reguliuoti. Operatoriams, ieškantiems konvejerio nešančio ritinėlio su pasyviu savaiminio išsivalymo galimybe, spiralinis tuščiasvoris yra priežiūros nereikalaujantis sprendimas.

Lygiagretusis šukuotis: grįžtamasis diržo valymas su savaime išsivalanti struktūra

Lygiagrečių šukų tuščia eiga yra vieno tipokonvejerio nešimo volasspecialiai sukonfigūruotas grąžinimo diržams. Jis pagamintas iš aukšto dažnio suvirintų vamzdžių, didelio tankio nailono sandariklių, šukos formos guminių žiedų, tarpiklių, guolių ir apvalaus plieno.

Grąžinimo diržo funkcija

Konvejerio sistemos grįžtamojoje pusėje – toje juostos dalyje, kuri važiuoja tuščia po nešimo taku – gali kauptis pernešama medžiaga, nukristi grįžtant atgal ir sukelti namų tvarkymo problemų. Lygiagrečių šukų tuščia eiga yra konvejerio nešantis volas, skirtas pritvirtinti grįžtamąsias juostas, kartu atliekant aktyvų valymo veiksmą.

Savaiminio išsivalymo savybės

Šukų formos guminiai žiedai sukuria mechaninį diržo paviršiaus valymą. Kai grįžtamasis diržas eina per šį konvejerio nešimo ritinėlį, prilipusi medžiaga pasislenka ir nukrenta, o ne keliauja kartu su diržu į uodegos skriemulį. Pagrindiniai našumo atributai apima:

• Mažas triukšmas: Šukų konstrukcija sumažina kontaktinį triukšmą, palyginti su kieto paviršiaus volais
• Stora vamzdžio sienelė: padidintas konstrukcijos patvarumas, skirtas aptarnavimui grąžinimo pusėje
• Lankstus sukimasis: mažas pasipriešinimas riedėjimui sumažina galios nuostolius
• Mažas pasipriešinimas: mažesnis guolio pasipriešinimas, palyginti su įprastomis grįžtamomis tuščiosios eigos

Įrenginiams, kurie kovoja su medžiagų pernešimu konvejerio grąžinimo takais, lygiagrečių šukų tuščia eiga siūlo pasyvų valymo sprendimą, kuriam nereikia jokios išorinės maitinimo ar valdymo sistemos.

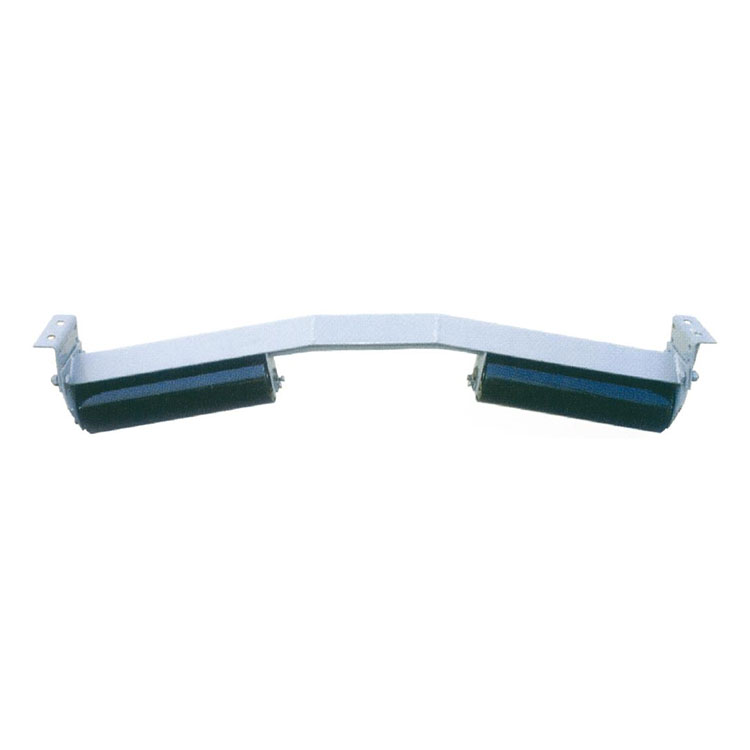

Apverstas V tipo tuščiosios eigos mechanizmas: diržo slopinimas ir sekimas

Apverstas V tipo tuščiasvoris yra konvejerio nešantis volas, pirmiausia naudojamas grąžinimo juostos kampo pokyčiui fiksuoti juostinių konvejerių sistemose. Pagrindinė jo funkcija yra diržo slopinimas – neleidžiant diržui skristi aukštyn ir subraižyti konstrukcines dalis.

Diržo slopinimo funkcija

Ant ilgų konvejerių, ypač su nuožulniomis sekcijomis arba dideliu juostos greičiu, grąžinimo juosta gali pakilti nuo tuščiosios eigos ritinėlių dėl juostos įtempimo dinamikos arba oro įtraukimo. Į viršų skraidantis diržas liečiasi su konstrukciniu plienu – skersinėmis sijomis, stringais, takais – sukeldamas dangtelio dilimą ir galimus diržo krašto pažeidimus.

Šio konvejerio nešančiojo ritinėlio apversta V konfigūracija sukuria profilį, kuris užfiksuoja juostą ir laiko jį nuspaustą, išlaikant pastovų kontaktą ir leidžiant laisvai suktis. Skirtingai nuo plokščio grįžimo tuščiosios eigos, leidžiančios vertikaliai judėti diržui, apversta V forma fiziškai riboja diržo padėtį.

Sandarinimas ir aplinkos apsauga

Abiejuose šio konvejerio nešančiojo ritinėlio galuose yra labirintinės sandarinimo konstrukcijos kartu su dvipusiais sandariais guoliais. Ši dviejų barjerų sistema suteikia:

• Apsauga nuo dulkių: labirintiniai sandarikliai apsaugo nuo smulkių dalelių patekimo
• Atsparumas vandeniui: dvipusiai sandarikliai neleidžia drėgmei drėgnoje aplinkoje
• Pailgintas guolio tarnavimo laikas: užteršimo pašalinimas tiesiogiai koreliuoja su guolio tarnavimo laiku

Konvejerių, vežančių ritininius gaminius, naudojamus dulkėtoje arba drėgnoje aplinkoje – kasyklose, karjeruose, lauko konvejeriuose – sandarinimo kokybė dažnai skiriasi nuo trijų mėnesių iki trejų metų tarnavimo laiko.

Keramikinio konvejerio tuščioji pavara: atsparumas dilimui ir korozijai

Keraminis konvejerio laisvoji svirtis yra konvejerio nešantis volas, pagamintas iš aliuminio oksido (aliuminio oksido), o ne iš plieno ar gumos. Šis medžiagų pasirinkimas suteikia specifinių pranašumų agresyvioms reikmėms.

Medžiagos savybės

Aliuminio oksido (Al₂O3) keramika siūlo:

• Didelis kietumas: viršija 80 pagal Rockwell HRA skalę, žymiai kietesnis nei plienas
• Atsparumas rūgštims: Neveikia rūgštiniai tirpalai, kurie korozuoja plieninius volus
• Atsparumas šarmams: chemiškai stabilus pagrindinėje aplinkoje
• Atsparumas dilimui: išlaiko sąlytį su aštriomis, kietomis medžiagomis, kurios gali išgraužti plieną ar gumą

Tinkamos programos

Keraminis konvejerio velenas plačiai naudojamas kasybos, smėlio ir žvyro, plieno metalurgijos, chemijos pramonės ir kitose pramonės šakose, kur:

• Didelio kietumo medžiagos (geležies rūda, takonitas, granitas) greitai nusidėvi plieninius tuščiavidurius
• Korozinė aplinka (trąšų gamyklos, cheminis apdorojimas) pažeidžia plieno paviršius
• Didelis juostos greitis pagreitina įprastinių konvejerių nešančių ritininių paviršių susidėvėjimą

Kompromisai

Keraminės tuščiosios eigos paprastai kainuoja daugiau nei plieninės tuščiosios eigos ir yra sunkesnės, todėl reikia atsižvelgti į diržo pavaros galią ir konstrukcinę palaikymą. Tačiau atliekant darbus, kai tuščioji eiga keičiama kas kelis mėnesius dėl dilimo, pailgėjęs keramikos tarnavimo laikas dažnai pateisina priemoką. Keraminis konvejerio nešantis volelis užtikrina ilgesnius intervalus tarp keitimų, todėl sumažėja darbo sąnaudos ir techninės priežiūros prastovos.

Bendrieji gamybos kokybės rodikliai

Visuose konvejerio ritinėlių tipuose – spiraliniuose, šukiniuose, apverstuose V, keraminiuose – tam tikros gamybos charakteristikos rodo kokybę, nepaisant konfigūracijos.

Aukšto dažnio suvirintas vamzdis

Konvejerio nešančiojo volo vamzdinis korpusas turi būti tiesus, apvalus ir vienodo sienelės storio. Aukšto dažnio suvirinimas sukuria siūlę su minimalia vidine blykste ir nuoseklia metalurgija. Prastos kokybės vamzdžiai sukelia ritinėlio ekscentriškumą, sukelia vibraciją ir diržo virpėjimą.

Didelio tankio nailono sandarikliai

Antspaudai neįtraukia užteršimo. Mažo tankio sandarikliai sugeria drėgmę, išsipučia ir praranda efektyvumą. Didelio tankio nailonas išlaiko matmenų stabilumą, išlaiko tepalą ir nepatenka į nešvarumus. Konvejerio ritininis sandariklis dažnai yra komponentas, lemiantis tarnavimo laiką.

Guoliai

Dvipusiai sandarūs guoliai (taip pat vadinami sandariais guoliais) yra iš anksto sutepti ir jiems nereikia priežiūros. Konvejerio nešančio ritininio guolių pasirinkimas turi atitikti apkrovos ir greičio reikalavimus; mažo dydžio guoliai sugenda anksčiau laiko, o per dideli guoliai be reikalo padidina išlaidas.

Apvalus plienas

Velenų galams ir guolių tvirtinimo paviršiams reikalingas geras apvalumas ir paviršiaus apdaila. Netikslūs velenai sukelia nesutapimą, netolygiai apkrauna guolius ir anksti sugenda konvejerio nešančiojo ritinėlio mazgas.
