Kaip keraminio konvejerio laisvoji pavara sumažina juostos susidėvėjimą ir pailgina konvejerio veikimo laiką atliekant sunkiasvores operacijas?

Kodėl tradiciniai konvejerių tuščiosios eigos sugenda veikiant abrazyvinėms apkrovoms?

Konvejerio tuščiosios eigos yra daugiausiai besisukančių komponentų bet kurioje birių medžiagų tvarkymo sistemoje. Vienas antžeminis konvejeris per savo ilgį gali gabenti tūkstančius ritinėlių, kurių kiekvienas palaiko juostą ir jo krovinį nuolat besisukdamas. Kai tie ritinėliai pablogėja, pasekmės yra toli už pačios tuščiosios eigos. Diržo nesutapimas, padidėjusi trintis, medžiagų išsiliejimas, konstrukcijos nuovargis ir neplanuoti išjungimai seka iš eilės, o kiekvienas gedimo etapas paspartina kitą.

Pagrindinė priešlaikinio tuščiosios eigos gedimo abrazyviniuose įrenginiuose priežastis yra mechaninio susidėvėjimo ir aplinkos poveikio derinys. Plieniniai tuščiaviduriai korpusai, net ir su apsaugine danga, palaipsniui praranda medžiagą, nes per jų paviršių patenka kietos dalelės, tokios kaip anglis, rūda, klinkeris ir šlakas. Kadangi apvalkalas dėvisi netolygiai, ant jo gali susidaryti aštrus kraštas, kuris veikia kaip ašmenys prie diržo apatinio dangčio. Prasidėjus juostos pažeidimams, ištaisymo išlaidos greitai didėja ir nukenčia konvejerio prieinamumas.

Trys tuščiosios eigos degradacijos režimai atšiaurioje aplinkoje

• Abrazyvinio apvalkalo susidėvėjimas:Kietos mineralinės dalelės, patekusios tarp diržo ir tuščiosios eigos paviršiaus, veikia kaip šlifavimo terpė, palaipsniui plonindamos volo sienelę ir sukurdamos paviršiaus nelygumus, kurie perduoda įtampą diržui.
• Korozinis ataka:Rūgštinė arba šarminė drėgmė, paplitusi anglies krovos, trąšų gamybos ir pakrančių uostų operacijose, korozuoja plieno paviršius, pagreitina medžiagų praradimą ir silpnina konstrukcijos vientisumą.
• Guolių užterštumas:Dulkių patekimas per netinkamus sandariklius sukelia tepalo degradaciją, guolių užstrigimą ir visišką tuščiosios eigos gedimą. Užstrigusi tuščioji eiga nebesisuka ir tampa stacionariu nusidėvėjimo tašku, kuris greitai pažeidžia diržą.

Kiekvienas gedimo režimas sujungia kitus. Koroduotas paviršius yra jautresnis abrazyviniam nuostoliui. Dėl susidėvėjusio paviršiaus susidaro daugiau dulkių, kurios prasiskverbia į guolius. Užblokuotas guolis paverčia tuščią eigą iš atraminio elemento į destruktyvią kliūtį. Norint nutraukti šį ciklą, reikalingas materialus sprendimas, kuris vienu metu sprendžia visus tris vektorius, o ne traktuoja juos kaip atskiras priežiūros problemas.

Paslėptos diržo žalos išlaidos

Inžinieriai dažnai vertina tuščiavidurius kaip vartojimo išlaidų eilutę, tačiau tikrasis ekonominis svoris priklauso nuo diržo. Konvejerio juosta yra vienas didžiausių birių krovinių tvarkymo sistemos vienetinių elementų, o jį pakeisti reikia ilgesnės prastovos, sunkios kėlimo įrangos ir kvalifikuoto sandūravimo darbo. Kai susidėvėjęs tuščiosios eigos apvalkalas įgauna aštrų kraštą, jis vis greičiau pašalina diržo dangtelio medžiagą. Atsiradęs diržo pažeidimas retai matomas, kol dangtis nėra pakankamai pažeistas, kad būtų atskleistas karkasas.

Didelės tonažo operacijose diržas, kuris kitu atveju tarnautų dešimtmetį, gali sugesti per pusę šio laiko, kai nekontroliuojamas tuščiosios eigos sukeltas nusidėvėjimas. Štai kodėl tuščiosios eigos pasirinkimas turėtų būti traktuojamas kaip sprendimas dėl diržo apsaugos, o ne kaip sprendimas dėl ritinėlių įsigijimo. Kiekvienos laisvosios eigos paviršiaus būklė nešimo metu tiesiogiai įtakoja diržo veikimo trukmę.

Apkrovos pasiskirstymas ir ritinėlių geometrija

Tuščiosios eigos gedimas nėra vien medžiagų klausimas. Lovio geometrija, atstumas ir išlygiavimas lemia, kaip apkrova pasiskirsto visame dirže ir kokį kontaktinį slėgį patiria kiekvienas volas. Kai tuščiosios eigos yra per plačiai išdėstytos arba kai volas sėdi žemiau nei jo kaimynai, diržas patenka į tarpą, padidindamas vietinį įtempį ir pagreitindamas diržo ir paveikto volo susidėvėjimą.

• Teisingas dugno kampas:Lovio kampo suderinimas su medžiagos atsipalaidavimo kampu apsaugo nuo krovinio pasislinkimo ir sumažina išorinių ritinėlių kraštų apkrovą.
• Nuolatinis ritinėlio aukštis:Net kelių milimetrų žemai esantis volas tampa susidėvėjimo židinio tašku, sugeriančiu neproporcingą diržo apkrovą.
• Tinkamas tarpas:Atstumas tarp laisvosios eigos turi būti susijęs su diržo svoriu, medžiagos svoriu ir svyravimo riba, dėl kurios diržas neviršija priimtinų įtempių slenksčių.
• Lyginimo disciplina:Nestačiakampis konvejerio rėmas priverčia juostą važiuoti į tuščiosios eigos flanšus, todėl abiejose pusėse susidaro trintis ir pirmalaikis gedimas.

Dėl ko keraminiai konvejerių laisvosios eigos yra atsparūs nusidėvėjimui ir korozijai?

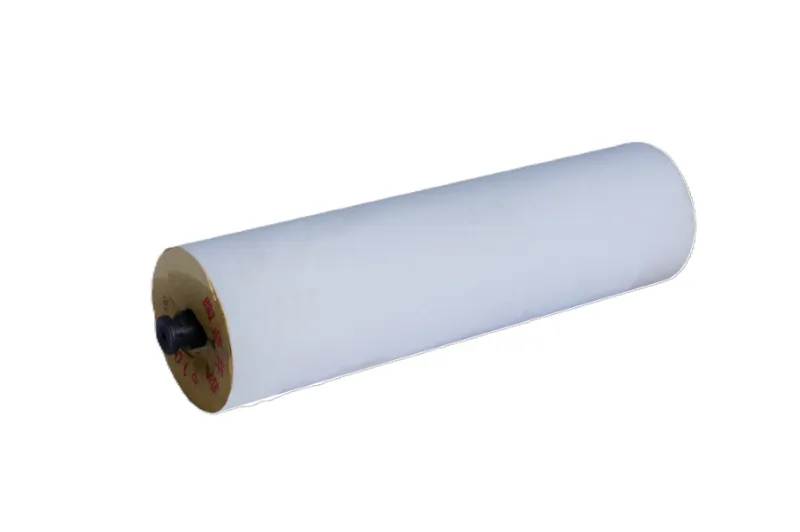

Keraminiai tuščiaviduriai korpusai gaminami iš aliuminio oksido – medžiagos, kurios kietumas artėja prie deimanto pagal Moso skalę. Keramika susidaro sukepinant aukštoje temperatūroje, todėl susidaro tankus, neakytas paviršius, atsparus mechaniniam trinčiai ir cheminiam poveikiui. Skirtingai nuo plieno, kurio paviršiaus apsauga yra padengta, keraminio volelio atsparumas dilimui yra būdingas jo biriai medžiagai, todėl jo negalima subraižyti iki minkštesnio pagrindo.

Medžiagos savybės, apibrėžiančios našumą

Aukščiau pateiktoje lentelėje pabrėžiamas esminis skirtumas. Keramika ne tik pranoksta plieną vienu matmeniu. Jis užtikrina kietumo, cheminio inertiškumo ir paviršiaus lygumo derinį, kuriam vienu metu neprilygsta jokia metalinė ar polimerinė alternatyva. Keraminis paviršius taip pat sudaro stabilią oksido plėvelę, kuri trukdo medžiagos sukibimui, todėl lipnus ar drėgnas krovinys nesikaupia ant ritinėlio paviršiaus ir išmuša diržą iš išsilygiavimo.

Paviršiaus inžinerija ir medžiagų išleidimas

Sukibimas yra neįvertintas tuščiosios eigos gedimo veiksnys. Naudojant molį, šlapias anglis ar mineralų koncentratus, medžiaga gali prilipti prie plieninių ritinėlių paviršių ir sudaryti gumulinį sluoksnį, kuris keičia efektyvų tuščiosios eigos skersmenį. Volelis su susikaupusiu gumuliu sukasi netolygiai, sukelia diržo vibraciją ir gali priversti diržą važiuoti į vieną pusę. Operatoriai dažnai į tai reaguoja padidindami įtampą arba koreguodami treniruočių tuščiąsias eigas, o tai užmaskuoja simptomą, o ne jį pašalina.

Maža poliruoto keraminio apvalkalo paviršiaus energija labai sumažina šį sukibimą. Medžiaga, kuri kitu atveju priliptų prie plieninio paviršiaus, atsipalaiduoja dėl gravitacijos ir natūralaus diržo lankstymo. Laikui bėgant tai reiškia, kad reikia mažiau rankiniu būdu valyti, nuosekliau sekti diržą ir sunaudoti mažesnę pavaros galią, nes diržas nekeliamas ant susikaupusių šiukšlių.

Keraminių volų guolių ir sandariklių dizainas

Keraminis apvalkalas yra toks pat geras, kaip ir jo viduje esantis guolių mazgas. Aukštos kokybės keraminiuose voluose naudojami tiksliai apdirbti guolių korpusai, labirintiniai sandarikliai ir kai kuriose konstrukcijose keli sandarinimo etapai, siekiant pašalinti dulkes ir sulaikyti riebalus. Guolių ertmė paprastai užpildoma aukštos kokybės ličio arba sintetiniu tepalu, pasirinktu pagal darbo temperatūros diapazoną.

• Labirinto sandarinimas:Bekontakčiai sandarinimo takai sukuria vingiuotą kelią, kuris blokuoja dulkių daleles ir leidžia velenui laisvai suktis.
• Lūpų sandariklio atsarginė kopija:Antrinis kontaktinis sandariklis suteikia galutinį barjerą ypač dulkėtomis sąlygomis.
• Riebalų sulaikymas:Tinkamai supakuoti guoliai palaiko tepimo plėvelę, kuri apsaugo nuo metalo kontakto ir šilumos kaupimosi.
• Veleno medžiaga:Korozijai atsparus veleno plienas apsaugo veleną nuo rūdžių ir įstrigimo guolio angoje.

Kaip keraminiai tuščiaviduriai bėgeliai lyginami su plieno ir kompozito alternatyvomis?

Norint pasirinkti tuščiosios eigos medžiagą, reikia suderinti kelis našumo kriterijus su konkrečiais programos reikalavimais. Toliau pateiktame palyginime remiamasi lauko stebėjimais, atliktais atliekant sunkias kasybos, cemento ir uosto tvarkymo operacijas, kur tuščiosios eigos patikimumas tiesiogiai veikia sistemos prieinamumą ir priežiūros darbo krūvį.

Tarnavimo trukmės ir diržo apsaugos palyginimas

Duomenys pasakoja nuoseklią istoriją įvairiose pramonės šakose. Cemento gamybos linijose keraminiai volai tarnavo iki 80 000 valandų, maždaug keturis ar penkis kartus ilgiau nei įprastiniai plieniniai tuščiaviduriai. Naudojant pakrantės uostus, keramikos atsparumas korozijai reiškia, kad volams nereikia apsauginės dangos, kuri ilgainiui suges. Naudojant anglį, sumažėjęs sukibimas užtikrina, kad diržai tinkamai sektųsi be nuolatinio operatoriaus įsikišimo.

Triukšmas, vibracija ir energijos suvartojimas

Triukšmas ir vibracija dažnai nepaisomi tuščiosios eigos specifikacijose, tačiau jie yra patikimi sistemos būklės rodikliai. Netaisyklingo paviršiaus susidėvėjęs plieninis tuščiasis svirtis sukuria vibraciją, kuri sklinda palei juostą ir į konvejerio konstrukciją. Ši vibracija atpalaiduoja tvirtinimo detales, vargina suvirinimo siūles ir padidina gretimų ritinėlių guolių gedimo greitį. Taip pat sukuriama nepatogi ir potencialiai pavojinga darbo aplinka.

Keraminiai volai važiuoja sklandžiau, nes jų paviršiai išlieka stabilūs per visą tarnavimo laiką. Išmatuotas maždaug 15 decibelų triukšmo sumažėjimas, palyginti su plieniniais volais, yra reikšmingas uždarose perpylimo stotyse ir tuneliuose, kur garso lygis gali viršyti saugias poveikio ribas. Mažesnė vibracija taip pat reiškia mažesnį pasipriešinimą riedėjimui, o tai reiškia mažesnį pavaros galios poreikį ilgo konvejerio ilgyje.

Kur kiekviena medžiaga laimi

• Keramika:Didelio dilimo keliami bėgiai, korozinė aplinka, aukštos temperatūros zonos ir taikymas, turintis medžiagų sukibimo problemų.
• Plienas:Pirminės poveikio zonos, mažo dilimo paslauga ir situacijos, kai dominuojantis kriterijus yra mažiausia pradinė kaina.
• Polimeras:Lengvas transportavimas, vidutinio stiprumo dilimas ir pritaikymas, kai mažas svoris ir tylus veikimas yra svarbesni nei šiluminė varža.
• Guminis diskas:Pakrovimo taškai ir perdavimo latakai, kur pagrindinis reikalavimas yra smūgio absorbcija.

Kada turėtumėte nurodyti savo sistemos keraminį konvejerio tuščiąja eiga?

Keraminės tuščiosios eigos nėra universalus kiekvieno konvejerio ritinėlio pakaitalas. Jie suteikia didžiausią vertę, kai darbo aplinka nustato sąlygas, kurios greitai pablogina įprastus komponentus. Šie kriterijai padeda nustatyti, ar keramika yra tinkama specifikacija tam tikrai konvejerio linijos vietai.

Aukšto prioriteto pritaikymas keraminiams tuščiosios eigos mechanizmams

1. Didelės dilimo medžiagos:Anglies, geležies rūdos, vario koncentrato, klinkerio, šlako ir statybų griovimo atliekose yra aštrių, kietų dalelių, kurios nušlifuoja plieno paviršius.
2. Korozinė aplinka:Trąšų gamyklos, chloro ir šarmų įrenginiai, pakrantės uostai ir bet kokia operacija, kai drėgmė perneša rūgštinius ar šarminius junginius ant konvejerio konstrukcijos.
3. Aukštos temperatūros paslauga:Kokso gamyklos, sukepinimo įrenginiai ir cemento krosnių padavimo linijos, kuriose transportuojama medžiaga išlaiko likutinę šilumą, kuri ardo polimerinius arba padengtus volelius.
4. Medžiagos kaupimosi problemos:Lipnus arba drėgnas krovinys, kuris prilimpa prie plieninių ritinėlių, todėl diržas nesutampa ir padidėja pavaros galios poreikis.
5. Nuotoliniai arba sunkiai pasiekiami įrenginiai:Antžeminiai konvejeriai, kertantys vietovę, kur techninė priežiūra yra ribota, o komponentų keitimas yra brangus darbo valandomis.

Kur keramika gali būti ne pirmasis pasirinkimas

• Pirminės poveikio zonos:Srityje, esančioje tiesiai po latako išmetimu, reikalingi smūgius sugeriantys ritinėliai. Keraminės tuščiosios eigos turi būti sumontuotos pasroviui, medžiagos srautui nusėdus ant diržo.
• Lengvos valymo priemonės:Sausoms, neabrazyvinėms medžiagoms transportuoti kontroliuojamoje aplinkoje, standartiniai plieniniai arba polimeriniai tuščiaviduriai gali užtikrinti tinkamą našumą mažesnėmis pradinėmis sąnaudomis.
• Sistemos su rimtomis diržo sekimo problemomis:Nors keraminės tuščiosios eigos sumažina sukibimu susijusį nesutapimą, jos nepašalina konstrukcijų išlyginimo problemų. Pirmenybė teikiama rėmo kvadratiniam sprendimui ir laisvosios eigos išdėstymui.
• Ekstremali smūginė apkrova:Atliekant operacijas, kurių metu dideli gabalėliai nuolat krenta ant nešimo, reikalingi smūgiams atsparūs ritinėliai, o ne kieti keraminiai apvalkalai.

Operacijoms, kurios patenka į aukšto prioriteto kategorijas, nurodant aKeraminis konvejerio tuščioji eigayra tikslinis inžinerinis sprendimas, o ne aukščiausios kokybės atnaujinimas, taikomas be atodairos. Tinkamas būdas yra konvejerio susidėvėjimo profilio žemėlapis ir keraminių ritinėlių montavimas tose vietose, kur yra stipriausias dilimas, korozija ar sukibimas.

Specifikacijos ribos apskaičiavimas

Praktinis būdas nuspręsti, kur naudoti keramiką, yra konvejerio padalijimas į zonas pagal poveikį. Pakrovimo zona apdorojama atskirai ir nurodoma smūginiais volais. Pirmieji penkiasdešimt metrų pasroviui nuo pakrovimo paprastai patiria didžiausią dilimą, nes medžiaga vis dar nusėda, o smulkios dalelės vis dar sklinda ore. Vidutinės trukmės važiavimas nusidėvi pastoviai. Iškrovimo ir grįžimo važiavimas patiria skirtingus nusidėvėjimo modelius.

Keraminiai volai suteikia didžiausią grąžą tose zonose, kuriose abrazyvinis dėvėjimasis yra nuolatinis ir kur diržo pažeidimus būtų brangiausia taisyti. Daugelyje įrenginių geriausiai veikia hibridinis metodas: smūginiai volai pakrovimo taške, keraminiai volai per daug susidėvėjusias nešimo dalis ir standartiniai volai grįžtamojoje eigoje, kai apkrova nedidelė, o dilimas minimalus. Ši zonavimo strategija užfiksuoja našumo naudą per daug nenurodant viso konvejerio.

Kaip prižiūrėti keramines tuščiavidures, kad jos tarnavimo laikas būtų kuo ilgesnis?

Keramikiniai tuščiaviduriai sukimosi mechanizmai reikalauja rečiau įsikišimo nei plieniniai ritinėliai, tačiau jie nereikalauja priežiūros. Struktūrizuota patikros programa užtikrina, kad keramikos technologijos pranašumai būtų visiškai panaudoti per visą komponento tarnavimo laiką, o retas gedimas užfiksuojamas dar nepažeisdamas diržo.

Įprasto patikrinimo kontrolinis sąrašas

• Vizualinis sukimosi patikrinimas:Įsitikinkite, kad kiekvienas tuščiosios eigos sukimosi mechanizmas laisvai sukasi rankomis arba nešiojamu sukimo įrankiu. Keraminis volas, kuris nustojo suktis, susidėvės iš vienos pusės ir praras savo eksploatacinių savybių pranašumą.
• Paviršiaus būklės įvertinimas:Patikrinkite keraminį apvalkalą, ar nėra įtrūkimų, įtrūkimų ar glazūros praradimo. Nedideli paviršiaus nelygumai gali būti priimtini, tačiau gilius įtrūkimus, kurie atidengia veleną, reikia pakeisti.
• Antspaudo vientisumo patikrinimas:Keramikiniai tuščiaviduriai guoliams apsaugoti naudoja labirintus arba lūpų sandariklius. Patikrinkite, ar aplink galinius dangtelius nenuteka tepalo arba ar nepateko dulkių, o tai rodo sandariklio pablogėjimą.
• Juostos sekimo stebėjimas:Stebėkite diržo padėtį per keramines tuščiosios eigos dalis. Stebėjimo poslinkis gali reikšti, kad užstrigęs volas arba pasikeitęs medžiagos pakrovimo modelis.
• Tvirtinimo momento patikrinimas:Patikrinkite, ar laikiklio varžtai ir rėmo jungtys yra tvirti. Vibracija laikui bėgant gali atlaisvinti tvirtinimo detales, net jei ritinėliai yra sveiki.

Valymo ir tvarkymo gairės

Lygus keraminis paviršius natūraliai išmeta didžiąją dalį medžiagos, tačiau gali prireikti periodinio valymo, kai tai yra lipni. Susikaupusioms medžiagoms pašalinti pakanka vandens, pageidautina suminkštinto. Nenaudokite ploviklių ar abrazyvinių valymo priemonių, nes jos gali palikti likučių, kurie skatina sukibimą ir gali pažeisti sandarinimo medžiagas.

Montuodami arba keisdami dirbdami su keraminiais tuščiaviduriais, venkite keraminio paviršiaus atsitrenkti į kietus daiktus. Medžiaga kieta, bet neatlaiko smūgių. Nukritęs tuščiosios eigos svirtis gali įtrūkti net tada, kai pažeidimo iškart nematyti, o įtrūkęs korpusas gali staiga sugesti, kai jį apkrauna. Atsarginius volelius laikykite ant paminkštintų lentynų ir, kai tik įmanoma, gabenkite originalioje pakuotėje.

Guolių tepimo praktika

Dauguma keraminių tuščiaeigių ratų tiekiami su sandariais eksploatacijos laiko guoliais, o tai reiškia, kad nereikia tepti vietoje. Tačiau naudojant aukštą temperatūrą arba dideliu greičiu, kai kuriose konstrukcijose yra tepimo jungiamosios detalės, kurios leidžia periodiškai pakartotinai sutepti. Kai nurodytas pakartotinis sutepimas, naudokite tik gamintojo rekomenduojamos klasės tepalus. Sumaišius nesuderinamus tepalus, tepalas gali suirti, o tai gali užstrigti guoliams.

Kokia montavimo ir paleidimo praktika apsaugo keraminius volus?

Net ir geriausias volas bus netinkamas, jei jis bus sumontuotas neteisingai. Keraminės tuščiosios eigos yra tikslūs komponentai, o nuo jų montavimo, išlygiavimo ir paleidimo būdo priklauso, ar jie tarnaus visą savo tarnavimo laiką, ar per anksti sugenda dėl išvengiamų priežasčių.

Lygiavimo ir tarpų pagrindai

• Rėmo kvadratiškumas:Prieš montuodami volelius patikrinkite, ar konvejerio rėmas yra kvadratinis ir lygus. Nestačiakampis rėmas priverčia diržą važiuoti į tuščiosios eigos flanšus, todėl iš abiejų pusių susidaro trintis.
• Volelio aukščio konsistencija:Naudokite stygų liniją arba lazerinį nivelyrą, kad patikrintumėte, ar visi ritinėliai dalyje yra tame pačiame aukštyje. Žemas volelis tampa susidėvėjimo židinio tašku.
• Teisinga skliausto orientacija:Sumontuokite laikiklius taip, kad volas atsidurtų lovoje, nesisukdamas. Susuktas volas sukelia netolygų diržo kontaktą ir greitesnį susidėvėjimą.
• Tinkamas tarpas:Laikykitės diržo pločio ir medžiagos apkrovos inžinerinio atstumo grafiko. Nedidinkite atstumo, kad sumažintumėte komponentų skaičių.

Paleidimo patikrinimai po montavimo

1. Rankinis sukimosi testas:Prieš paleisdami konvejerį, ranka pasukite kiekvieną naujai sumontuotą volelį. Bet koks volas, kuris nesisuka laisvai, turi būti ištirtas ir pataisytas.
2. Juostos sekimo bėgimas:Ištuštinkite konvejerį ir stebėkite juostos sekimą per naujas ritinines dalis. Prieš pakraunant medžiagą, sureguliuokite treniruočių laisvą eigą.
3. Įkelta bandomoji versija:Pamažu pristatykite medžiagą ir stebėkite diržo padėtį, variklio srovę ir bet kokį neįprastą triukšmą iš naujų ritinėlių padėčių.
4. Terminis patikrinimas:Po kelių darbo valandų patikrinkite, ar guolių korpusuose nėra perkaitimo. Šilti guoliai rodo tepimo arba išlyginimo problemą.
5. Dokumentacija:Įrašykite montavimo datą, vietą ir ritinėlio tipą, kad būtų galima sistemingai valdyti patikros intervalus ir keitimo planavimą.

Tinkamai paruoštas konvejeris su tinkamose padėtyse esančiais keraminiais ritinėliais veiks tyliau, geriau važiuos ir reikalaus mažiau intervencijų nei konvejeris, kuriame yra tik plieniniai ritinėliai. Diegimo fazėje šis patikimumas užtikrinamas arba iššvaistomas. Investavus laiką į derinimą ir patikrą paleidimo metu, atsiperka per ilgus stabilaus veikimo metus.

Dažnai užduodami klausimai
